LCD液晶屏关于灰阶和显示色数的关系

    白与黑之间的灰色，依其亮度(明暗程度)不同，可区分为不同等级。这种明暗程度差异的表现，称为灰阶显示，也称为中间亮度显示或灰阶(grey scale)等。依据外加电压的不同，LCD显示屏的透光率各异，从而实现灰阶显示。灰阶无论对于黑白(单色)显示，还是由三原色(RGB)组合而成的彩色显示，都是必不可少的。

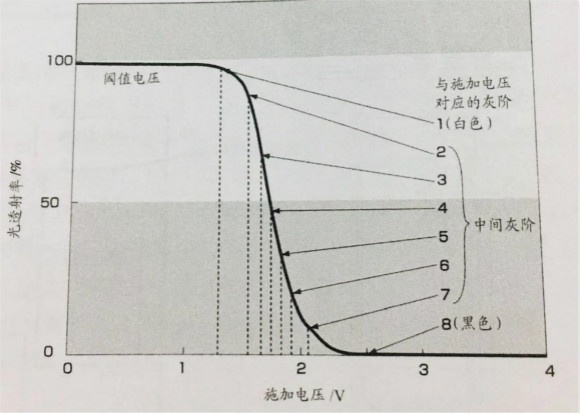

     表示TFT  LCD中灰阶与数据电压的关系，可以看出，相对于电极上施加的电压，液晶屏相对于光的透射率呈连续变化。这样，通过使源极信号的电 压振幅应图像数据而变化，则可使施加于液晶层的电压相应变化。也就是说，可将图像的明暗变化置换为灰阶变化(灰阶)而显示出来。

    特别是，对于应用广泛的彩色显示来说，通过使用与三原色(RGB)对应的彩色滤光片，再与灰阶显示(灰阶)相组合，则可实现彩色显示。也就是说，彩色显示的色数是由数据信号的位数(从而灰阶数)决定的。

    目前，广泛用于液晶电视的数据信号为8bit,由其可实现256)灰阶，用于彩色显示的色数约为1670万色。

    随着同时显示色数越来越多，数据信号的位数(调灰阶数)也越来越大，这就要求对白色、黑色间对应的电压振幅(仅在几伏之内)进行越来越精细的分割，这无论对于电路还是控制，都提出越来越严格的要求。
