TFT薄膜三极管的特征与功能《液晶显示屏》

液晶显示器一个像素的亮度变化(液晶分子的取向)比喻为一个白识灯泡，用以说明TFT的特征与功能。液晶分子的响应速度是相当慢的。因此用做对比的灯泡在充分变亮时，也要花费较长的时间。

如果与灯泡(液晶的一个像素)相连接的是普通的机械开关，从开关ON时起，灯泡开始发光，但达到充分亮时要花费一定时间。而从开关〇FF时起, 灯泡开始变暗，但达到完全熄灭也要花费一定时间。采用这种方法，若要求灯泡保持一定亮度，必须对其持续地施加电压。

相比之下，采用TFT开关，既能控制电流的通断，又能持续控制电流的流动 方向。控制电流导通还是切断的是栅极上所加正或负的电压控制电流，流动方向的是源极上所加电压的高低。

若源极上施加高电压，且开关ON(栅极上施加正电压)，则在极短的时间内，电容器中储满电荷。因此，对灯泡(液晶盒)施加电压时，灯泡慢慢变亮(液晶分子在电场作用下开始取向排列。

若栅极电压为负而使开关OFF时，则源于源极的电流截止，但存储于电容器的电荷可维持电压，从而灯泡可在充裕的时间内保持明亮。

另一方面，当源极施加极低的电压而开关ON(栅极施加正电压)时，电容器存储的电荷瞬间放电开始，则灯泡随之开始变暗。而后，再次向栅极施加负电压而使开关0FF，为液晶分子完成取向提供所需要的时间。

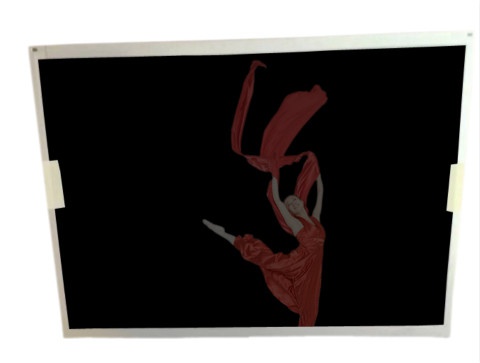

液晶屏产品推荐
