如何实现扭曲向列型液晶显示器？《LCD液晶显示屏》

扭曲向列液晶是目前采用最为广泛的显示模式，这种模式是利用人工办法，使本来不发生扭曲的向列液晶发生正好90度的旋转，从而构成90度螺旋结构的形式。

扭曲的螺旋次数不能过多，否则对外加电压不能进行相应的响应。实际显示器中要求液晶扭曲旋转次数在一次以下，即扭曲角度在360°以下。

为使液晶分子取向，需要采用取向膜，取向膜一般为聚酰亚胺膜。通过摩擦产生沿特定方向的划痕，对于ECB型来说上、下两层取向膜摩擦划痕的方向相同。而对于TN型来说，在注入液晶前，玻璃基板(其上已有取向膜和透明电极)已做成液晶盒，其上、下取向膜的方向呈90°的固定关系。利用取向膜的作用力，使原本绝不会发生扭曲排列的向列液晶发生扭曲排列。

上侧的液晶分子在取向膜力的作用下，呈左右方向(横向)排列，另一方面，下侧的液晶分子在取向膜力的作用下呈前后方向(纵向)排列。这样处于中间层的液晶分子的排列方向会逐渐变化从而出现扭曲排列。

如果这种扭曲排列不充分，也可添加具有不对称碳的髙分子材料(其分子具有螺旋排列特性)，用以促进扭曲排列。实际应用中，应保证100%的液晶分子沿扭曲方向排列，即达到纯粹的扭曲棑列(无论是左旋还是右旋)。

TN型显示具有驱动电压低、功耗小、对比度高等特点，作为液晶显示的核心形式，采用最为广泛。

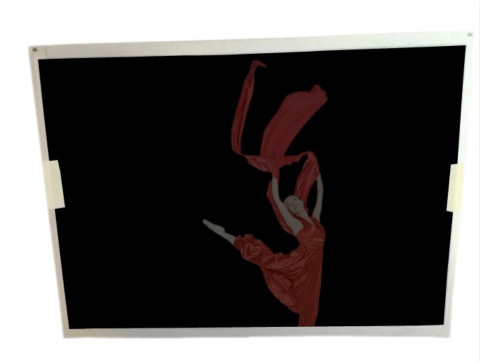

液晶屏产品推荐
