LCD液晶显示屏TN扭曲向列型显示模式

扭曲向列型（Twisted Nematic，TN)显示模式的概念来自两部分：

（1）是在显示屏内注入向列型(Nematic)液晶。

（2）是在显示屏内形成一个90°的扭曲（Twisted)配向结构。这个扭曲配向结构会使向列型液晶在外在电压的作用下，把射入的直线偏光扭转后输出。

TN 显示模式的这神独持现象称为旋光特性，TN的旋光性和双折射并存,旋光性表现为TN液晶的折射率异方性慢慢变化时，液晶的偏光轴随之转动。

TN显示模式的旋光特性自然光进人TFT侧偏光板后，只有平行于偏光板内碘分子短轴方向的那部分光可以透过TFT侧偏光板。这样，自然光进过TFT侧偏光扳后就成为了直线偏光。配向时，接触配向膜的第一层液晶的分子长轴方向和TFT侧偏光板内碘分子短轴方向是一致的。

所以，透过TFT侧偏光板的直线偏光直接平行进人第一晨液晶的分子长轴，透过第一层液晶的光，跟着相连液晶分子的旋转被旋转到第二层液晶中。以此类推，直线偏光就被TN液晶一层层地扭转，直至贴近CF侧偏光板的最后一层液晶。

TN显示模式在无外加电压条件下，自然光进人TFT侧的偏光板后，形成平行于液晶分子长轴的直线偏光。经过液晶层90°的扭曲配向，形成90°偏转的直线偏光。因为CF侧偏光的偏光和TFT 侧偏光板的偏光轴呈90°垂直分布，90°偏转的直线偏光会透过CF侧偏光板后射出。

所以，TN显示模式在无外加电压的通常情况下，背光透射而过呈白色，俗称“常白模式”。如果在液晶上下两侧施纵向电压，除了上下两侧配向膜附近的液晶之外，液晶层中大部分液晶都垂直分布。穿过TFT侧偏光板的直线偏光无偏转地通过液晶层,平行于CF侧偏光板的偏光轴。直线偏光被吸收，无光线射出，呈黑色状态。

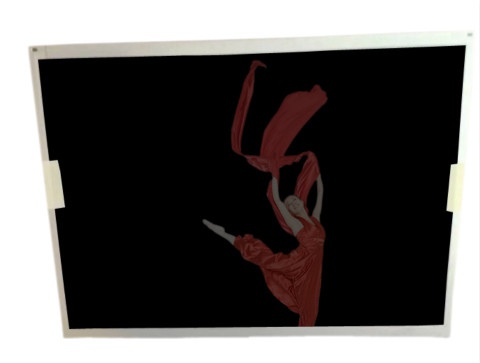

液晶屏产品推荐
