浅谈TN型液晶显示的原理构造

TN型液晶显示器的简易构造图包括了垂直方向，水平方向的偏光板都具有细纹沟槽的配向膜，液晶材料以及导电的玻璃基板，TN型的液晶显示技术可说是液晶显示器中最基本的。而之后其它种类的液晶显示器也可说是以TN型为原点来加以改良，同样，它的运作原理也较其它技术来的简单。

    在不加电场时，入射光经过偏光板后通过液晶层偏光被分子扭转排列的液晶层旋转90度。离开液晶层时，其偏光方向恰与另一偏光板的方向一致。因此光线能顺利通过，整个电极面呈光亮。

    当加入电场时，每个液晶分子的光轴转向与电场方向一致，液晶层因此失去了旋光的能力。结果来自入射偏光片的偏光，其偏光方向与另一偏光片的偏光方向成垂直的关系，并无法通过。电极面因此呈现黑暗的状态。

    其显像原理是将液晶材料置于两片贴附光轴垂直偏光板之透明导电玻璃间。液晶分子会依配向膜的细沟槽方向依序旋转排列，如果电场未形成，光线会顺利的从偏光板射入，依液晶分子旋转其行进方向。然后从另一边射出。

    如果在两片导电玻璃通电之后，两片玻璃间会造成电场，进而影响其间液晶分子的排列，使其分子棒进行扭转，光线便无法穿透，进而遮住光源，这样所得到光暗对比的现象，叫做扭转式向列场效应，简称TNFE（twisted nematic field effect），在电子产品中所用的液晶显示器，几乎都是用扭转式向列场效 应原理所制成。

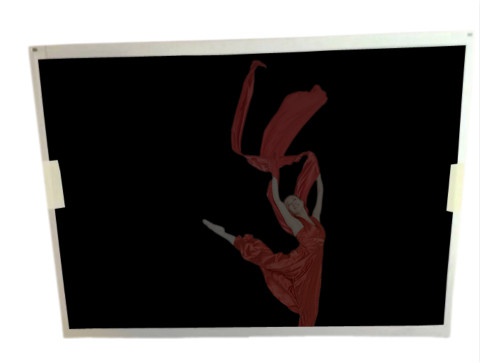

液晶屏产品推荐
