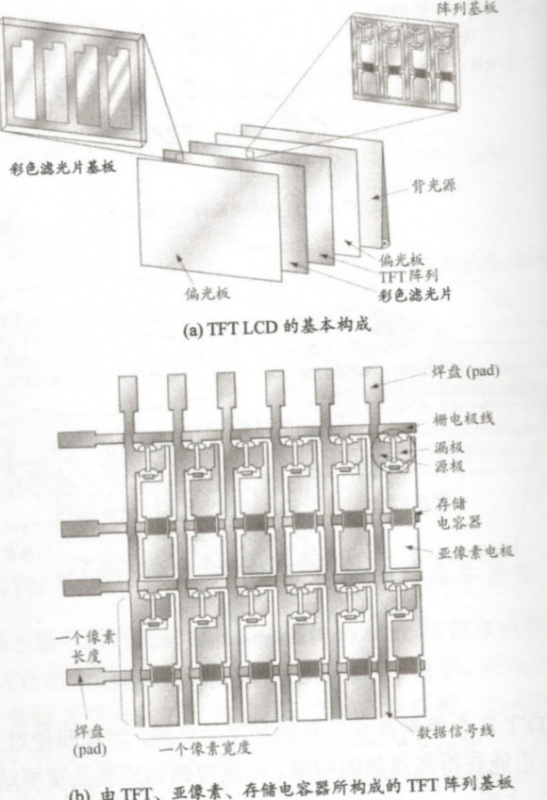

TFT LCD的像素阵列,若正对TFT阵列基板看,可发现一个像素由三个亚像素构成。也就是说,为了实现彩色化,1个像素要分割成RGB三原色对应的三个亚像素。
由阵列基板上的纵线通过上侧的焊盘接收图像数据信号,并向各个亚像素输入。另一方面,由阵列基板上的横线通过左侧的焊盘接收选址信号,并向各个亚像素输入。
也就是说,由栅电极线实现显示位置的选择,在选定的地址上由数据线写入相应的图像数据。由此可以看出,决定图像数据能否写入的是TFT,并受栅电极线的控制。
此外,位于亚像素中央的存储电容器也非常重要,由它的充放电实现图像数据的存储和解除,并利用存储电容器的电荷实现图像显示。
一个TFT亚像素的结构,左上角表示TFT中源极、栅极、漏极,以及a-Si沟道层的位置关系,下方表示存储电容器及亚像素电极的布置。
表示一个TFT亚像素的断面结构:玻璃基板上为栅极,栅极之上为绝缘膜,绝缘膜上方为非晶硅沟道层,再往上分别设置源极和漏极以及保护沟道层的绝缘膜。实际上TFT与MOS晶体管具有相同的结构,所不同的是前者是在玻璃基板上,完全利用一道一道的薄膜沉积技术制成的。
显示图像的部分,布置由透明电极构成的像素电极。在对向彩色滤光片基板相应的电极与像素电极之间施加电压,对液晶分子实施控制。另外,对图像数据进行存储记忆的是存储电容器,它与像素电极相连接。
若栅电极线施加电压,使对应的TFT导通,则由数据信号线接受的图像数据由源极传送给漏极,从而向亚像素写入图像数据。
