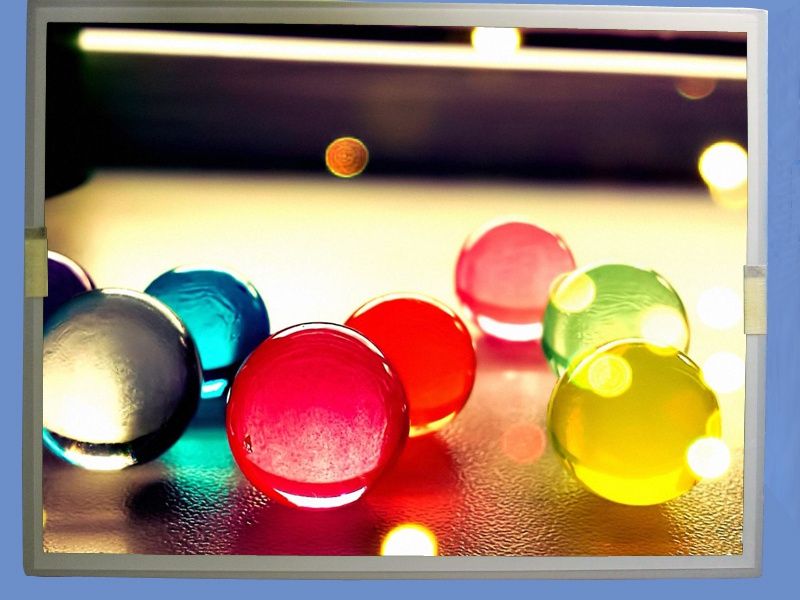

LQ150X1LG96|夏普15寸工业液晶屏

夏普液晶模组LQ150X1LG96 应用特征

夏普

LQ150X1LG96

屏幕类型

a-Si TFT-LCD , 液晶模组        -

工作温度

0 ~ 65 °C

储存温度

-30 ~ 70 °C        -

夏普液晶模组LQ150X1LG96 结构特征

屏幕尺寸 :

15.0吋

分辨率

1024(RGB)×768 , XGA

像素配置

RGB垂直条状

点间距

0.099×0.297 mm

像素间距

0.297×0.297 mm

显示尺寸

304.128×228.096 mm

可视尺寸

307.2×231.1 mm

外观尺寸

326.5×253.5 mm

外观厚度

9.6±0.5 mm

物理形状

平面矩形

宽高比

4:3 (W : H)

风景肖像

风景模式         -

重量

950g (Max.)

表面处理

雾面，Hard coating (3H)

夏普液晶模组LQ150X1LG96 光学特征

亮度(cd/m²)

1050 (Typ.)

光学模式

TN，常白显示，透射式

对比度

800:1 (Typ.) (透射)

可视角度

80/80/60/80 (Typ.)(CR≥10)

最佳角度

6 o'clock

响应速度

30 (Typ.)(Tr+Td) (ms)

色彩性能

70% NTSC (CIE1931)

颜色数量

16.2M (6-bit + FRC)

白场色度

Wx:0.300; Wy:0.315

白场变动

1.33 (Max.)(5 points)

阳光下可视性

是     -

夏普液晶模组LQ150X1LG96电子特征

功率总耗

14.79W (Typ.)

刷新频率

60Hz

翻转扫描

翻转 (水平/垂直)

夏普液晶模组LQ150X1LG96 信号特征

电流输入

300/400mA (Typ./Max.)

电压输入

3.3V (Typ.)        -

类型

端子

信号类型

LVDS (1 ch, 8-bit)

夏普液晶模组LQ150X1LG96 背光特征

类型

WLED

位置

侧入式光源

寿命

30K(Typ.)

接口特征

含LED驱动器

电流输入

1.15/1.55A (Typ./Max.)

电压输入

12.0±1.2  -

·         免责声明 : 数据由电子工程师依据规格书录入，已尽力减少错误，但不能保证参的完全正确。请以规格书为准！
