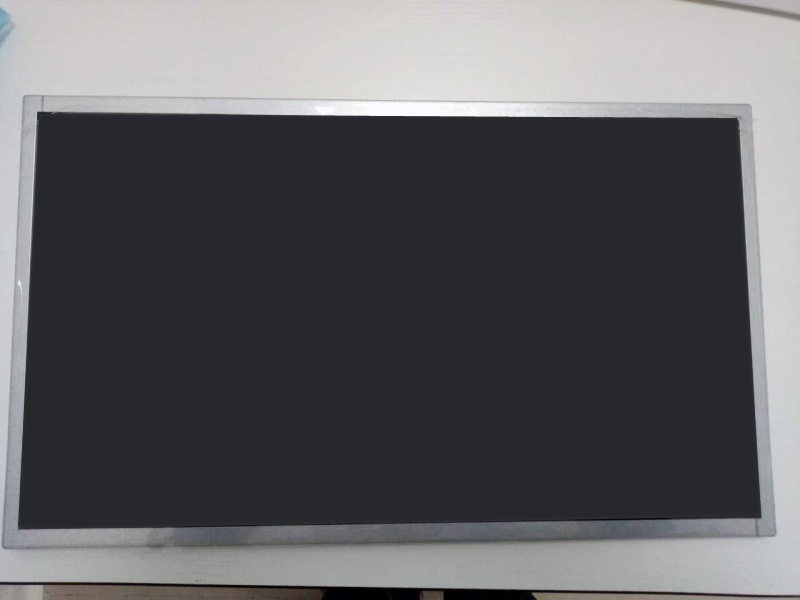

群创液晶模组M236HJJ-L31 应用详情

品牌

群创

型号名称

M236HJJ-L31

屏幕类型

a-Si TFT-LCD , 液晶模组

屏幕尺寸

23.6吋

工作温度

0 ~ 50 °C

存储温度

-20 ~ 60 °C

群创液晶模组M236HJJ-L31 光学详情

亮度(cd/m²)

250 (Typ.)

对比度

3000:1 (Typ.) (透射)

最佳角度

全视角

响应速度

20 (Typ.)(G to G) ms

可视角度

89/89/89/89 (Typ.)(CR≥10)

光学模式

Super MVA，常黑显示，透射式

色度

Wx:0.313; Wy:0.329

颜色数量

16.7M (8-bit)

色域

72% NTSC (CIE1931)

白场变动

1.33/1.39 (Typ./Max.)(9 points)

群创液晶模组M236HJJ-L31 结构详情

:分辨率

1920(RGB)×1080 , FHD

像素配置

RGB垂直条状

点间距(W×H)

0.0905×0.2715 mm

像素间距(W×H)

0.2715×0.2715 mm

显示尺寸

521.28(W)×293.22(H) mm

外观尺寸

544.8(W)×320.5(H) mm

可视尺寸

525.22(W)×297.22(H) mm

外观厚度

11.5 (Max.) mm

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

16:9

重量

2.31±0.11Kgs

表面处理

雾面 (Haze 25%)，Hard coating (3H)

群创液晶模组M236HJJ-L31 电子详情

刷新频率

60Hz

翻转扫描

No

功率总耗

18.35W (Typ.)

群创液晶模组M236HJJ-L31 信号详情

输入电流

1.01/1.22A (Typ./Max.)

输入电压

5.0V (Typ.)

信号接口

LVDS (2 ch, 8-bit)

类型

端子

群创液晶模组M236HJJ-L31 发光详情

灯管类型

WLED

数量

4 strings

位置

侧入式光源(左边)

灯管形状

4串

灯管寿命

40K(Min.) (Hours)

输入电压

31.0/35.0V (Typ./Max.)

输入电流

95.0/110.0mA (Typ./Max.)

功率消耗

11.78/13.3W (Typ./Max.

类型

端子

灯管驱动

无

免责声明 : 数据由电子工程师依据规格书录入，已尽力减少错误，但不能保证参的完全正确。请以规格书为准！
