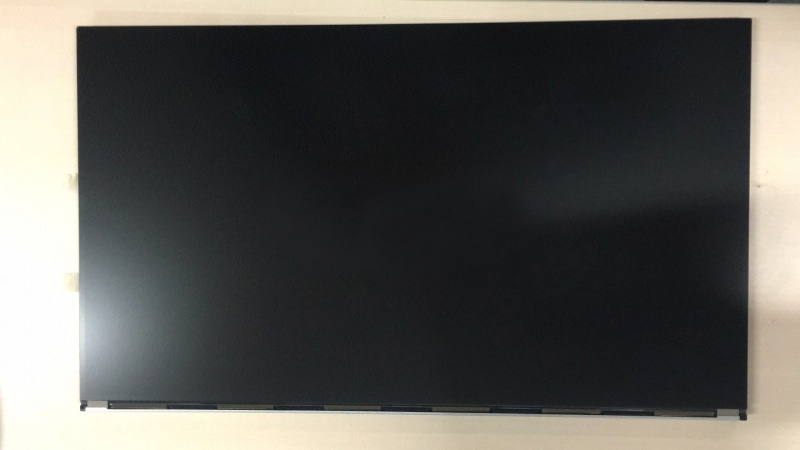

京东方液晶模组MV215FHM-N40 应用详情

制造商

京东方

型号

MV215FHM-N40

类型

液晶模组 ，a-Si TFT-LCD

应用产品

电脑显示器工业

对角尺寸

21.5" -

存储温度

-20 ~ 65 °C

工作温度

0 ~ 50 °C

京东方液晶模组MV215FHM-N40 结构详情

解析度

1920(RGB)×1080 , FHD

点间距(mm)

0.08265×0.24795 (H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.24795×0.24795 (H×V)

显示区域(mm)

476.064(H) × 267.768(V)

外观尺寸(mm)

484.5(H) × 284.4(V)

外观厚度(mm)

8.55/13.2 (Typ./Max.)

物理形状

平面矩形

宽高比

16:9 (H:V)

风景肖像

风景模式

重量

1.83Kgs (Typ.)

表面处理

雾面，Hard coating (3H)

京东方液晶模组MV215FHM-N40 光学详情

显示亮度

250 cd/m² (Typ.)

对比度

1000:1 (Typ.) (透射)

可视角度

89/89/89/89 (Typ.)(CR≥10)

显示模式

ADS，常黑显示，透射式

最佳视角

全视角

响应时间(ms)

14 (Typ.)(G to G)

白色坐标

X:0.313; Y:0.329

支持颜色

16.7M (6-bit + Hi-FRC)

色域

73% NTSC (CIE1931)

亮度均匀性

1.33 (Max.)(9 points)

京东方液晶模组MV215FHM-N40 电子详情

帧频率

60Hz

翻转扫描

No

功率总耗

12.41/16.2W (Typ./Max.)

京东方液晶模组MV215FHM-N40 信号详情

电压供应

5.0V (Typ.)

电流供应

0.5/1.2A (Typ./Max.)

功耗

2.5/6.0W (Typ./Max.)

信号类型

LVDS (2 ch, 8-bit)

类型

端子

京东方液晶模组MV215FHM-N40 光源详情

光源类型

WLED

光源形状

4串

位置

侧入式光源

数量

17S4P

灯管寿命

30K(Min.) (Hours)

电压供应

45.9/52.7/54.4V (Min./Typ./Max.)

电流供应

47±3mA

功耗

9.91/10.2W (Typ./Max.)

类型

端子

背光驱动

无

免责声明 : 数据由电子工程师依据规格书录入，已尽力减少错误，但不能保证参的完全正确。请以规格书为准！
