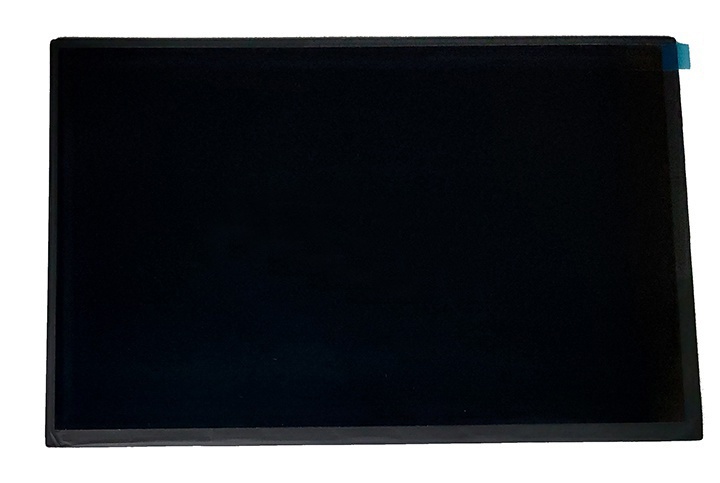

龙腾10.1寸液晶显示屏M101GWN9 R2液晶模组
基本参数
龙腾液晶模组M101GWN9 R2 应用详情 |
|
制造商 |
龙腾 |
型号 |
M101GWN9 R2 |
类型 |
a-Si TFT-LCD , 液晶模组 |
应用产品 |
工业 |
对角尺寸 |
10.1" |
存储温度 |
-30 ~ 80 °C |
工作温度 |
-20 ~ 70 °C |
龙腾液晶模组M101GWN9 R2 结构详情 |
|
解析度 |
1024(RGB)×600 , WSVGA |
点间距(mm) |
0.0725×0.2088 (H×V) |
像素排列 |
RGB垂直条状 |
像素间距(mm) |
0.2175×0.2088 (H×V) |
显示区域(mm) |
222.72(H) × 125.28(V) |
开口区域(mm) |
225.72(H) × 128.28(V) |
外观尺寸(mm) |
235(H) × 143(V) |
外观厚度(mm) |
5.5/8.04 (Typ./Max.) |
物理形状 |
平面矩形 |
宽高比 |
16:9 (H:V) |
风景肖像 |
风景模式 |
龙腾液晶模组M101GWN9 R2 光学详情 |
|
显示亮度 |
350 cd/m² (Typ.) |
对比度 |
500:1 (Typ.) (透射) |
可视角度 |
80/80/80/80 (Typ.)(CR≥10) |
显示模式 |
TN,常白显示,透射式 |
响应时间(ms) |
6/10 (Typ.)(Tr/Td) |
白色坐标 |
Wx:0.305; Wy:0.325 |
支持颜色 |
16.7M (6-bit + Hi-FRC) |
色域 |
45% NTSC (CIE1931) |
亮度均匀性 |
1.25/1.33 (Typ./Max.)(9 points) |
龙腾液晶模组M101GWN9 R2 电子详情 |
|
帧频率 |
60Hz |
翻转扫描 |
No |
龙腾液晶模组M101GWN9 R2 信号详情 |
|
电压供应 |
3.3V (Typ.) |
电流供应 |
217mA (Max.) |
信号类型 |
LVDS (1 ch, 8-bit) |
类型 |
端子 |
龙腾液晶模组M101GWN9 R2 光源详情 |
|
光源类型 |
WLED |
光源寿命 |
30K(Min.) (Hours) |
光源位置 |
侧入式光源 |
光源驱动 |
含LED驱动器 |
电压供应 |
5.0±0.5V |
电流供应 |
586mA (Max.) |
免责声明 : 数据由电子工程师依据规格书录入,已尽力减少错误,但不能保证参的完全正确。请以规格书为准! |
龙腾 (IVO) 推出的M101GWN9 R2是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。
它的典型特征为: 表面雾面,广视角,风景模式,白光LED背光,宽屏,信号端子倒装。它的工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。
