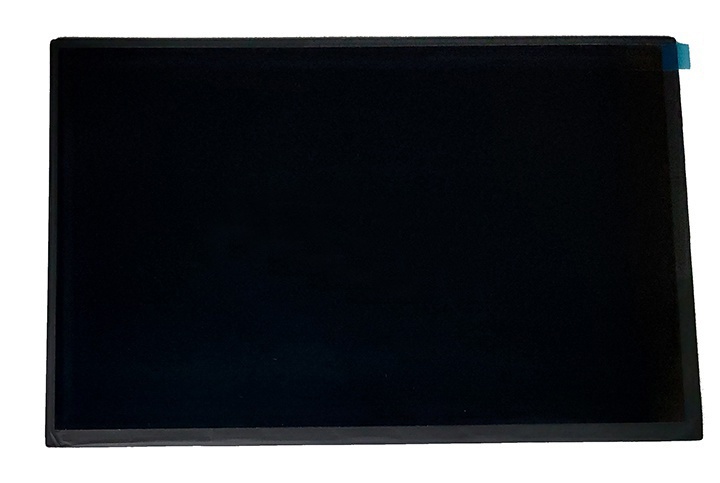

龙腾液晶模组M121GNX2 R1 应用详情

制造商

龙腾

型号

M121GNX2 R1

类型

a-Si TFT-LCD , 液晶模组

应用产品

工业

对角尺寸

12.1"

存储温度

-30 ~ 80 °C

工作温度

-20 ~ 70 °C

龙腾液晶模组M121GNX2 R1 结构详情

解析度

1024(RGB)×768 , XGA

点间距(mm)

0.080×0.240 (H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.240×0.240 (H×V)

显示区域(mm)

245.76(H) × 184.32(V)

开口区域(mm)

250.8(H) × 189.4(V)

外观尺寸(mm)

279(H) × 209(V)

外观厚度(mm)

6.0/9.0 (Typ./Max.)

物理形状

平面矩形

宽高比

4:3 (H:V)

风景肖像

风景模式

重量

518.7/545g (Typ./Max.)

表面处理

雾面

龙腾液晶模组M121GNX2 R1 光学详情

显示亮度

350 cd/m² (Typ.)

对比度

800:1 (Typ.) (透射)

可视角度

80/80/80/80 (Typ.)(CR≥10)

显示模式

TN，常白显示，透射式

响应时间(ms)

16 (Typ.)(Tr+Td)

白色坐标

Wx:0.305; Wy:0.325

支持颜色

262K/16.7M (6-bit / 8-bit)

色域

72% NTSC (CIE1931)

亮度均匀性

1.25/1.33 (Typ./Max.)(9 points)

龙腾液晶模组M121GNX2 R1 电子详情

帧频率

60Hz

翻转扫描

翻转 (180°)

功率总耗

6.93W (Max.)

龙腾液晶模组M121GNX2 R1 信号详情

电压供应

3.3V (Typ.)

电流供应

250mA (Max.)

功率消耗

0.825W (Max.)

信号类型

LVDS (1 ch, 6/8-bit)

类型

端子

龙腾液晶模组M121GNX2 R1 光源详情

光源类型

WLED

数量

4 strings

位置

侧入式光源

形状

4串

寿命

30K(Min.) Hours

类型

端子

光源驱动

含LED驱动器

电压供应

10.8/12.0/12.6V (Min./Typ./Max.)

电流供应

240mA (Typ.)

功率消耗

6.1W (Max.)

免责声明 : 数据由电子工程师依据规格书录入，已尽力减少错误，但不能保证参的完全正确。请以规格书为准！
