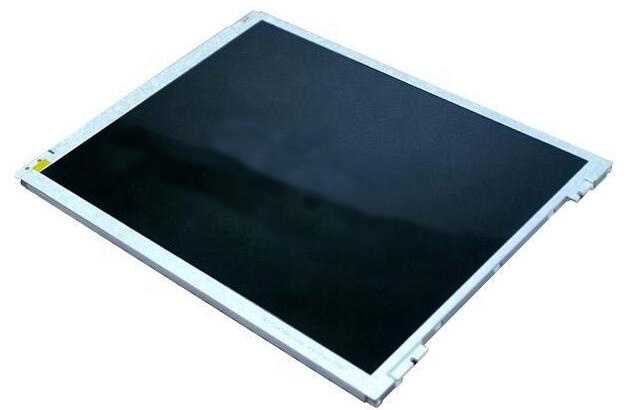

京东方液晶模组BA104S01-300 应用特征

面板品牌

京东方

面板型号

BA104S01-300

面板类型

a-Si TFT-LCD, 液晶模组

RoHS状态

RoHS Compliance

工作温度

-20 ~ 70 °C

存储温度

-30 ~ 80 °C

面板应用

工业医疗影像

京东方液晶模组BA104S01-300 光学特征

面板亮度

350 cd/m² (Typ.)

可视角度 (L/R/U/D)

80/80/65/75 (Typ.)(CR≥10)

反应时间 (ms)

30 (Typ.)(Tr+Td)

最佳视角

12 o'clock

工作模式

TN，常白显示，透射式

对比度

800 : 1 (Typ.) (透射)

色温

8455K

显示颜色

262K/16.2M (6-bit / 6-bit + FRC)

白色色度

X:0.284; Y:0.320

NTSC比值

57%

sRGB覆盖率

80%

Adobe RGB覆盖率

60%

DCI-P3覆盖率

60%

Rec.2020覆盖率

43%

白场变动

1.25/1.43 (Typ./max.)(9 points)

京东方液晶模组BA104S01-300 结构特征

面板尺寸

10.4英寸

像素数量

800(RGB)×600 , SVGA

像素布局

RGB垂直条状

像素间距 (mm)

0.264×0.264

点间距 (mm)

0.088×0.264

显示区域 (mm)

211.2(H) × 158.4(V)

可视区域 (mm)

215.0(H) × 162.0(V)

外观尺寸 (mm)

236(H) × 176.9(V)

外观厚度 (mm)

5.6±0.3 mm

物理形状

平面矩形

风景肖像

风景模式

宽高比

4:3 (H:V)

重量

300g (Typ.)

表面处理

Clear

京东方液晶模组BA104S01-300 电子特征

翻转扫描

No

工作频率

60Hz

功率消耗

3.366W (Typ.)

京东方液晶模组BA104S01-300 背光特征

类型

WLED

位置

侧入式光源(顶部)

数量

6S4P

形状

阵列

寿命(小时)

30K(Min.)

电压供应

19.2/19.8V (Typ./Max.)

电流供应

25mA (Typ.)

功率消耗

1.92/1.98W (Typ./Max.)

背光驱动

含LED驱动器

类型

端子

电压供应

12.0±0.5V

电流供应

120mA (Typ.)

功率消耗

1.98W (Max.)

京东方液晶模组BA104S01-300 信号特征

电压供应

3.3V (Typ.)

电流供应

150±30mA

功率消耗

0.4/0.495/0.59W (Min./Typ./Max.)

信号系统

LVDS (1 ch, 6/8-bit)

类型

端子

免责声明 : 数据由电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
