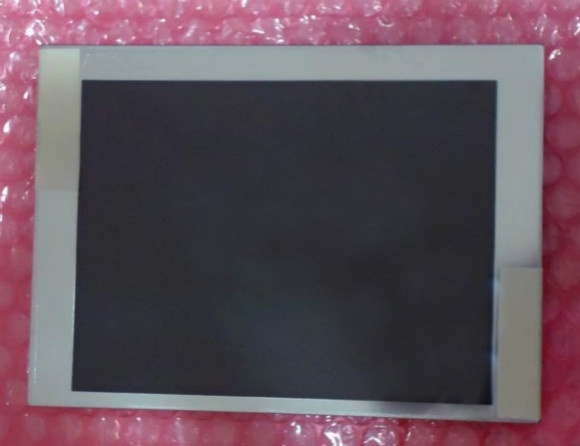

友达液晶模组G070VTN01.0 应用特征

面板品牌

友达

面板型号

G070VTN01.0

面板类型

a-Si TFT-LCD, 液晶模组

RoHS状态

RoHS Compliance

工作温度

-20 ~ 70 °C

存储温度

-30 ~ 80 °C

面板应用

工业

友达液晶模组G070VTN01.0 光学特征

面板亮度

300 cd/m² (Typ.)

可视角度 (L/R/U/D)

65/65/50/60 (Typ.)(CR≥10)

反应时间 (ms)

12/18 (Typ.)(Tr/Td)

最佳视角

6 o'clock

工作模式

TN，常白显示，透射式

对比度

500 : 1 (Typ.) (透射)

色温

6638K

显示颜色

262K/16.2M (6-bit / 6-bit + FRC)

白色色度

X:0.310; Y:0.330

NTSC比值

52%

sRGB覆盖率

73%

Adobe RGB覆盖率

55%

DCI-P3覆盖率

54%

Rec.2020覆盖率

39%

白场变动

1.30 (Max.)(5 points)

友达液晶模组G070VTN01.0 结构特征

面板尺寸

7.0英寸

像素数量

800×480(RGB) , WVGA

像素布局

RGB水平条状

像素间距 (mm)

0.1905×0.1905

点间距 (mm)

0.1905×0.0635

显示区域 (mm)

152.4(H) × 91.44(V)

可视区域 (mm)

155.2(H) × 92.84(V)

外观尺寸 (mm)

170(H) × 111(V)

外观厚度 (mm)

8.0±0.3 mm

物理形状

平面矩形

风景肖像

风景模式

宽高比

15:9 (H:V)

重量

180g

表面处理

雾面，Hard coating (3H)

友达液晶模组G070VTN01.0 电子特征

翻转扫描

翻转 (水平)

工作频率

60Hz

功率消耗

1.80W (Typ.)

友达液晶模组G070VTN01.0 背光特征

类型

WLED

位置

侧入式光源(底部)

数量

3S7P

形状

阵列

寿命(小时)

30K(Min.)

电压供应

9.6/10.5V (Typ./Max.)

电流供应

140mA (Typ.)

功率消耗

1.218/1.344/1.47W (Min./Typ./Max.)

背光驱动

无

类型

端子

友达液晶模组G070VTN01.0 信号特征

电压供应

3.3V (Typ.)

电流供应

100/120mA (Typ./Max.)

功率消耗

0.33/0.43W (Typ./Max.)

信号系统

LVDS (1 ch, 6/8-bit)

类型

端子
