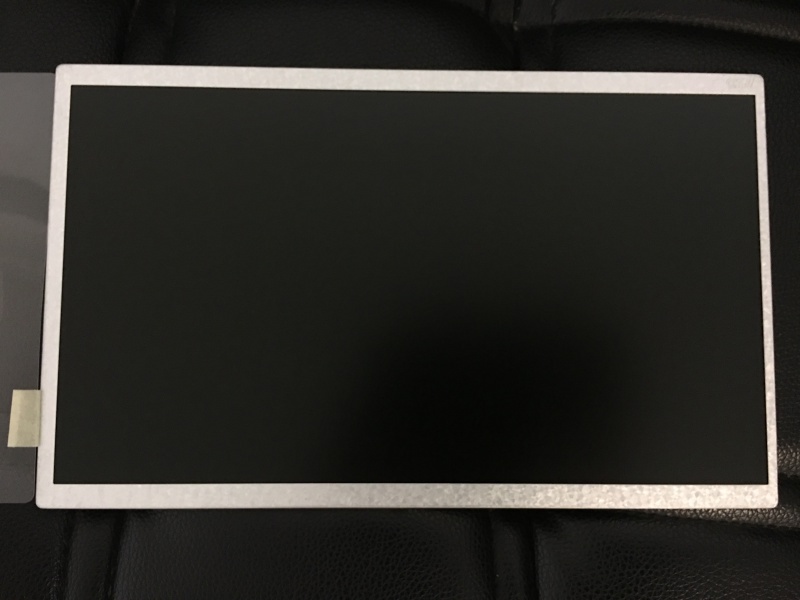

友达液晶模组G101EVN01.0 应用特征

面板品牌

友达

面板型号

G101EVN01.0

面板类型

a-Si TFT-LCD, 液晶模组 -

RoHS状态

RoHS Compliance

工作温度

-20 ~ 60 °C

存储温度

-30 ~ 70 °C

面板应用

工业

友达液晶模组G101EVN01.0 光学特征

面板亮度

400 cd/m² (Typ.)

可视角度 (L/R/U/D)

85/85/85/85 (Typ.)(CR≥10)

反应时间 (ms)

25 (Typ.)(Tr+Td)

最佳视角

全视角

工作模式

MVA，常黑显示，透射式

对比度

1300 : 1 (Typ.) (透射)

色温

6485K

显示颜色

262K (6-bit)

白色色度

X:0.313; Y:0.329

NTSC比值

47%

sRGB覆盖率

66%

Adobe RGB覆盖率

49%

DCI-P3覆盖率

49%

Rec.2020覆盖率

35%

白场变动

1.25 (Max.)(5 points)

友达液晶模组G101EVN01.0 结构特征

面板尺寸

10.1英寸

像素数量

1280(RGB)×800 , WXGA

像素布局

RGB垂直条状

像素间距 (mm)

0.1695×0.1695

点间距 (mm)

0.0565×0.1695

显示区域 (mm)

216.96(H) × 135.6(V)

可视区域 (mm)

220.36(H) × 139.1(V)

外观尺寸 (mm)

229.46(H) × 149.2(V)

外观厚度 (mm)

2.98/4.96 (Typ./Max.) mm

物理形状

平面矩形

风景肖像

风景模式

宽高比

16:10 (H:V)

重量

187g (Max.)

表面处理

Hard coating，反射率 1.5% (Max.)

友达液晶模组G101EVN01.0 电子特征

翻转扫描

No

工作频率

60Hz

功率消耗

3.4W (Max.)

友达液晶模组G101EVN01.0 背光特征

类型

WLED

位置

侧入式光源

寿命(小时)

25K(Typ.)

背光驱动

含LED驱动器

类型

包含在屏信号接口中

电压供应

5.5/12.0V (Min./Max.)

电流供应

217mA (Max.)

功率消耗

2.6W (Max.)

友达液晶模组G101EVN01.0 信号特征

电压供应

3.3V (Typ.)

电流供应

170/245mA (Typ./Max.)

功率消耗

0.56/0.8W (Typ./Max.)

信号系统

LVDS (1 ch, 6-bit)

类型

端子
