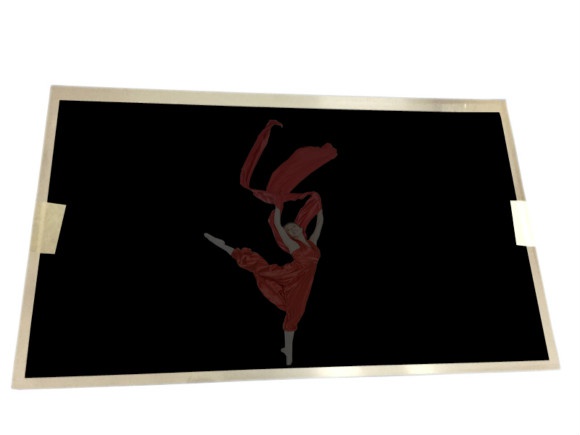

友达液晶模组G116HAN01.0 应用特征

制造商

友达

型号

G116HAN01.0

类型

a-Si TFT-LCD , 液晶模组

RoHS

RoHS Compliance

工作温度

0 ~ 50 °C

存储温度

-20 ~ 60 °C

应用产品

工业

友达液晶模组G116HAN01.0 结构特征

对角尺寸

11.6"

像素数量

1920(RGB)×1080 , FHD

像素排列

RGB垂直条状

点间距(H×V)

0.0445×0.1335 mm

像素间距(H×V)

0.1335×0.1335 mm

显示区域(H×V)

256.32×144.18 mm

外观尺寸(H×V)

268×168.5 mm

外观厚度

3.0 (Max.) mm

物理形状

平面矩形

宽高比(H:V)

16:9

风景肖像

风景模式

重量

200g (Max.)

表面处理

Hard coating (3H)

友达液晶模组G116HAN01.0 光学特征

显示亮度

300 cd/m² (Typ.)

显示模式

AHVA，常黑显示，透射式

对比度

800:1 (Typ.) (透射)

推荐视角

全视角

可视角度

89/89/89/89 (Typ.)(CR≥10)

响应时间

25 (Typ.)(Tr+Td) (ms)

色温

6485K

支持颜色

16.7M (8-bit)

白色坐标

Wx:0.313; Wy:0.329

NTSC比值

55%

sRGB覆盖率

75%

Adobe RGB覆盖率

57%

DCI-P3覆盖率

57%

Rec.2020覆盖率

41%

亮度均匀性

1.43 (Max.)(13 points)

友达液晶模组G116HAN01.0电子特征

帧频率

60Hz

翻转扫描

No

友达液晶模组G116HAN01.0 光源特征

光源类型

WLED

位置

侧入式光源

寿命(小时)

15K(Min.)

WLED驱动状态

含LED驱动器

物理类型

包含在屏信号接口中

输入电压

5.0/12.0/21.0V (Min./Typ./Max.)

功率消耗

2.2W (Max.)

友达液晶模组G116HAN01.0 信号特征

输入电压

3.3V (Typ.)

输入电流

303mA (Typ.)

功率消耗

1.0W (Max.)

信号类型

eDP (2 Lanes)

物理类型

端子
