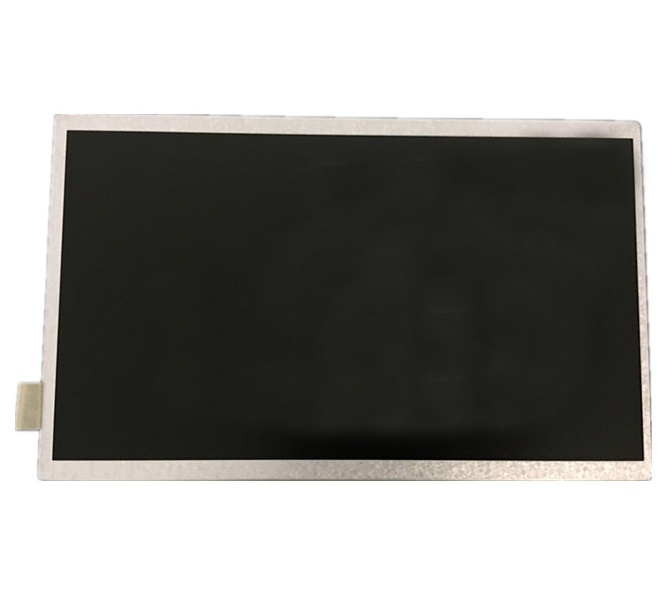

友达液晶模组G121EAN01.2 应用详情

品牌

友达

型号名称

G121EAN01.2

屏幕类型

a-Si TFT-LCD , 液晶模组

屏幕尺寸

12.1吋

适用于

工业户外高亮

工作温度

-30 ~ 85 °C

存储温度

-30 ~ 85 °C

RoHS

RoHS Compliance

抗振能力

1.5G (14.7 m/s²)

友达液晶模组G121EAN01.2 光学详情

亮度(cd/m²)

1000 (Typ.)

对比度

1000:1 (Typ.) (透射)

最佳角度

全视角

响应速度

25 (Typ.)(Tr+Td) ms

可视角度

89/89/89/89 (Typ.)(CR≥10)

光学模式

IPS，常黑显示，透射式

色度

Wx:0.313; Wy:0.329

颜色数量

262K/16.7M (6-bit / 8-bit)

色温

6485K

白场变动

1.33 (Max.)(5 points)

NTSC比值

73%

sRGB覆盖率

99%

Adobe RGB覆盖率

75%

DCI-P3覆盖率

75%

Rec.2020覆盖率

54%

阳光下可视性

是

友达液晶模组G121EAN01.2 结构详情

分辨率

1280(RGB)×800 , WXGA

像素配置

RGB垂直条状

点间距(W×H)

0.068×0.204 mm

像素间距(W×H)

0.204×0.204 mm

显示尺寸

261.12(W)×163.2(H) mm

外观尺寸

278(W)×184(H) mm

可视尺寸

264.22(W)×168.12(H) mm

外观厚度

7.32/9.29 (Typ./Max) mm

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

16:10

重量

450g (Max.)

表面处理

雾面，Hard coating (3H)

友达液晶模组G121EAN01.2 电子详情

刷新频率

60Hz

翻转扫描

No

功率总耗

11.78W (Typ.)

友达液晶模组G121EAN01.2 信号详情

输入电流

458mA (Max.)

输入电压

3.3V (Typ.)

功率消耗

1.65W (Max.)

信号接口

LVDS (1 ch, 6/8-bit)

类型

端子

友达液晶模组G121EAN01.2 发光详情

灯管类型

WLED

位置

侧入式光源

灯管寿命

70K(Typ.) (Hours)

输入电压

24.4/30.6V (Typ./Max.)

输入电流

61mA (Typ.)

功率消耗

4.88/6.25W (Typ./Max.)

类型

包含在屏信号接口中

灯管驱动

含LED驱动器

输入电压

10/12/15V (Min./Typ./Max.)
