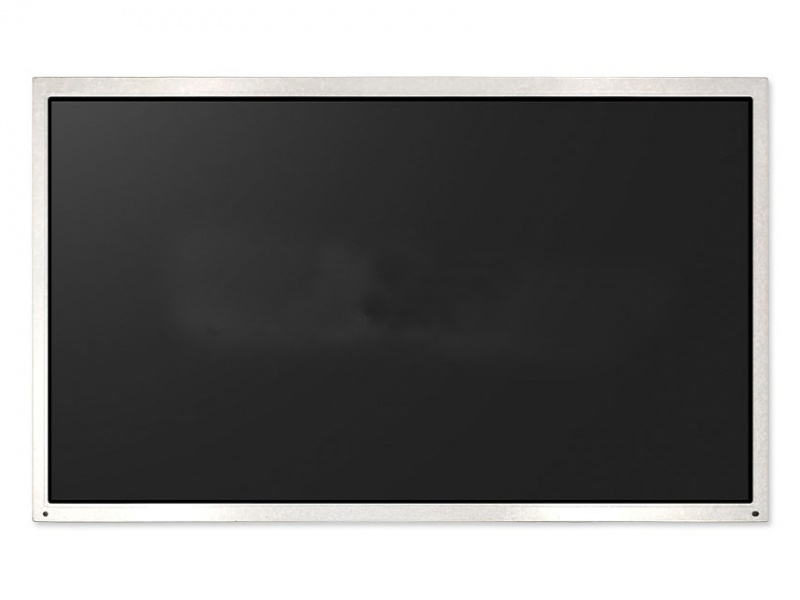

友达液晶模组G156XW01 V3 应用详情

制造商

友达

型号

G156XW01 V3

类型

a-Si TFT-LCD , 液晶模组

应用产品

工业

对角尺寸

15.6"

别名

G156XW01 V.3

存储温度

-20 ~ 60 °C

工作温度

0 ~ 60 °C

RoHS

RoHS Compliance

抗振性能

1.5G (14.7 m/s²)

友达液晶模组G156XW01 V3 结构详情

解析度

1366(RGB)×768 , WXGA

点间距(mm)

0.084×0.252 (H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.252×0.252 (H×V)

显示区域(mm)

344.232(H) × 193.536(V)

开口区域(mm)

347.54(H) × 196.83(V)

外观尺寸(mm)

363.8(H) × 215.9(V)

外观厚度(mm)

9.3±0.5

物理形状

平面矩形

宽高比

16:9 (H:V)

风景肖像

风景模式

重量

0.94/1.04Kgs (Typ./Max.)

表面处理

雾面，Hard coating (3H)

友达液晶模组G156XW01 V3 光学详情

显示亮度

400 cd/m² (Typ.)

对比度

500:1 (Typ.) (透射)

可视角度

85/85/80/80 (Typ.)(CR≥10)

显示模式

TN，常白显示，透射式

响应时间(ms)

6/2 (Typ.)(Tr/Td)

白色坐标

Wx:0.313; Wy:0.329

支持颜色

16.2M (6-bit + FRC)

色温

6485K

亮度均匀性

1.33/1.43 (Typ./Max.)(9 points)

NTSC比值

67%

sRGB覆盖率

89%

Adobe RGB覆盖率

69%

DCI-P3覆盖率

69%

Rec.2020覆盖率

50%

友达液晶模组G156XW01 V3 电子详情

帧频率

60Hz

翻转扫描

No

功率总耗

8.15/9.8W (Typ./Max.)

友达液晶模组G156XW01 V3 信号详情

电压供应

5.0V (Typ.)

电流供应

0.43/0.52A (Typ./Max.)

功率消耗

2.15/2.6W (Typ./Max.)

信号类型

LVDS (1 ch, 8-bit)

类型

端子

友达液晶模组G156XW01 V3 光源详情

光源类型

WLED

位置

侧入式光源(底部)

是否可换

No

寿命

50K(Min.) Hours

类型

端子

光源驱动

含LED驱动器

电压供应

12.0V (Typ.)

电流供应

0.5/0.6A (Typ./Max.)

功率消耗

6.0/7.2W (Typ./Max.)
