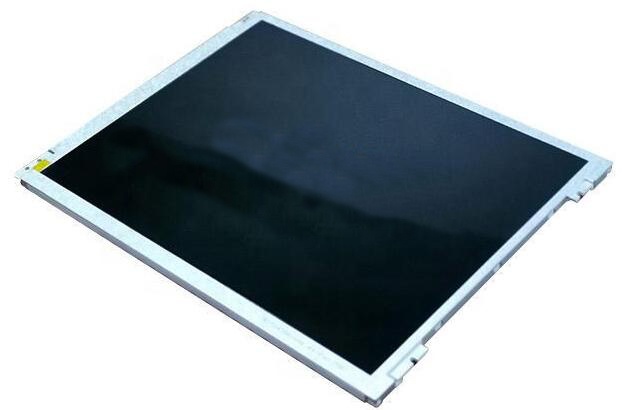

京东方液晶模组NV125FHM-N62 应用详情

面板品牌

京东方

面板型号

NV125FHM-N62

面板尺寸

12.5英寸

面板应用

笔记本

面板类型

a-Si TFT-LCD , 液晶模组

工作温度

0 ~ 50 °C

存储温度

-20 ~ 60 °C

RoHS状态

RoHS Compliance

京东方液晶模组NV125FHM-N62 结构详情

像素数量

1920(RGB)×1080, FHD

点间距

0.048×0.144 mm (H×V)

像素布局

RGB垂直条状

像素间距

0.144×0.144 mm (H×V)  [176PPI]

显示区域

276.48×155.52 mm (H×V)

外观尺寸

300.4×180.9 mm (H×V)

外观厚度

2.7/2.85 (Typ./Max.) mm

外观形状

平面矩形

风景肖像

风景模式

宽高比

16:9 (H:V)

外观样式

薄屏 (PCBA平直, 厚度≤3.2mm)

重量

230g (Max.)

表面处理

雾面

京东方液晶模组NV125FHM-N62 光学详情

面板亮度

300 cd/m² (Typ.)

对比度

800:1 (Typ.) (透射)

可视角度

85/85/85/85 (Typ.)(CR≥10)

光学模式

HADS，常黑显示，透射式

最佳视角

全视角

反应时间

30 (Typ.)(Tr+Td) ms

白色色度

Wx:0.313; Wy:0.329

显示颜色

16.7M (8-bit)

色温

6485K

亮度变动

1.25/1.54 (Max.)(5/13 points)

NTSC比值

50%

sRGB覆盖率

70%

Adobe RGB覆盖率

52%

DCI-P3覆盖率

52%

Rec.2020覆盖率

37%

京东方液晶模组NV125FHM-N62 电子详情

工作频率

60Hz

翻转扫描

No

功率消耗

3.80W (Max.)

京东方液晶模组NV125FHM-N62 背光详情

灯管类型

WLED

数量

9S4P

灯管寿命

15K(Min.) (Hours)

灯管形状

4串

位置

侧入式光源

类型

包含在屏信号接口中

灯管驱动

含LED驱动器

电压输入

5.0/12.0/21.0V (Min./Typ./Max.)

功耗

2.6W (Max.)

京东方液晶模组NV125FHM-N62 信号详情

信号系统

eDP (2 Lanes), eDP1.3, RBR (1.62G / lane)

电压输入

3.3V (Typ.)

电流输入

TBD

功耗

0.8/1.2W (Typ./Max.)

类型

端子
