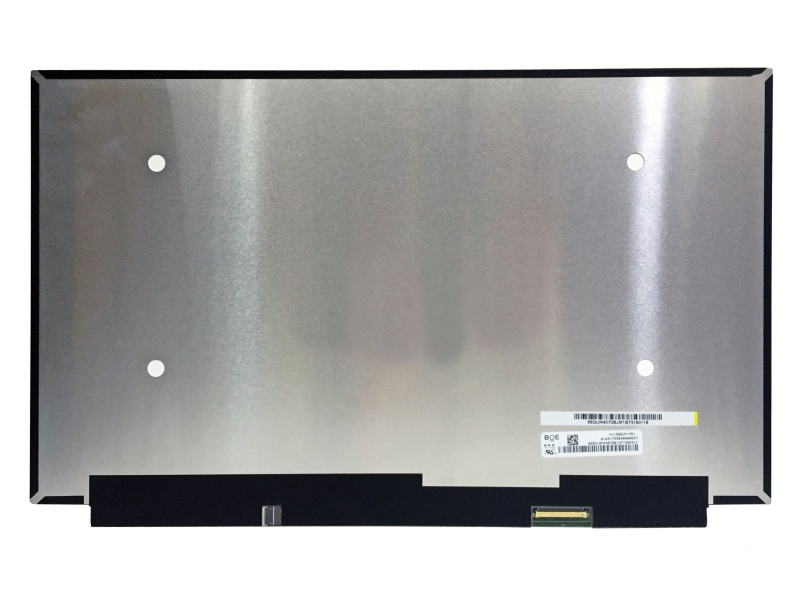

京东方液晶模组NV156QUM-N51 应用详情

品牌

京东方

型号名称

NV156QUM-N51

屏幕类型

a-Si TFT-LCD , 液晶模组

其它名称

BOE06F4

屏幕尺寸

15.6吋

适用于

笔记本

工作温度

0 ~ 50 °C

存储温度

-20 ~ 60 °C

抗振能力

1.5G (14.7 m/s²)

RoHS

RoHS Compliance

京东方液晶模组NV156QUM-N51 光学详情

亮度(cd/m²)

300 (Typ.)

对比度

1000 : 1 (Typ.) (透射)

最佳角度

全视角

响应速度

30 (Typ.)(Tr+Td) (ms)

可视角度

85/85/85/85 (Typ.)(CR≥10)

光学模式

ADS，常黑显示，透射式

色度

Wx:0.313; Wy:0.329

颜色数量

16.7M (8-bit)

色温

6485K

白场变动

1.25/1.67 (Max.)(5/13 points)

NTSC比值

73%

sRGB覆盖率

93%

Adobe RGB覆盖率

72%

DCI-P3覆盖率

76%

Rec.2020覆盖率

54%

京东方液晶模组NV156QUM-N51 结构详情

分辨率

3840(RGB)×2160, UHD

像素配置

RGB垂直条状

点间距(W×H)

0.030×0.090 mm

像素间距(W×H)

0.090×0.090 mm  [282PPI]

显示尺寸

345.6(W)×194.4(H) mm

外观尺寸

351.9(W)×217.2(H) mm

外观厚度

2.45/2.6 (Typ./Max.) mm

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

16:9

外观形状

薄屏 (PCBA平直, 厚度≤3.2mm)

重量

305g (Max.)

表面处理

镜面 (Haze 0%)，Hard coating (3H)

京东方液晶模组NV156QUM-N51 电子详情

刷新频率

60Hz

翻转扫描

No

功率总耗

6.1W (Typ.)

京东方液晶模组NV156QUM-N51 信号详情

输入电流

485/700mA (Typ./Max.)

输入电压

3.3V (Typ.)

功耗

1.6/2.0W (Typ./Max.)

信号接口

eDP (4 Lanes)

类型

端子

京东方液晶模组NV156QUM-N51 发光详情

灯管类型

WLED

位置

侧入式光源

数量

9S7P

灯管形状

7串

寿命

15K(Min.) (Hours)

类型

包含在屏信号接口中

背光驱动

含LED驱动器

输入电流

0.25A (Typ.)

输入电压

5.0/12.0/21.0V (Min./Typ./Max.)

功耗

4.5W (Typ.)
