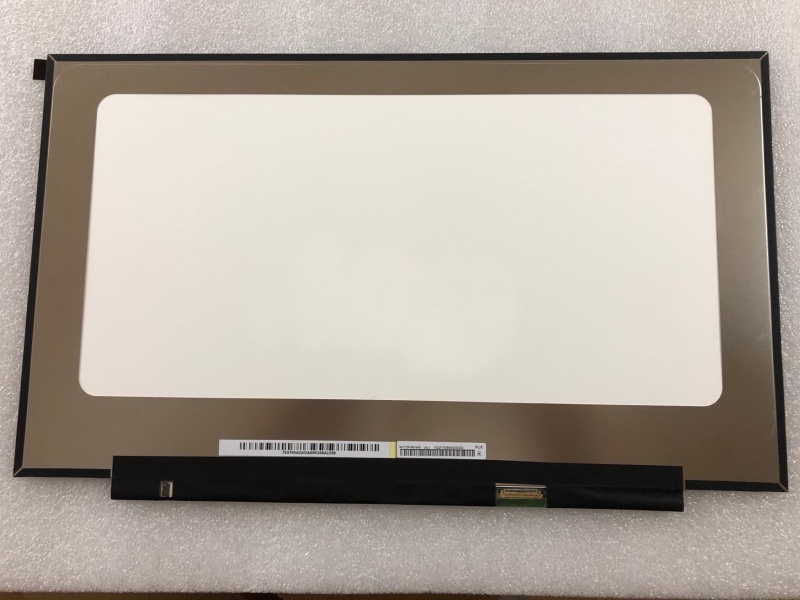

京东方液晶模组NV173FHM-N49 应用详情

品牌

京东方

型号名称

NV173FHM-N49

屏幕类型

a-Si TFT-LCD , 液晶模组

其它名称

BOE084E

屏幕尺寸

17.3吋

适用于

笔记本

工作温度

0 ~ 50 °C

存储温度

-20 ~ 60 °C

抗振能力

1.5G (14.7 m/s²)

RoHS

RoHS Compliance

京东方液晶模组NV173FHM-N49 光学详情

亮度(cd/m²)

250 (Typ.)

对比度

800 : 1 (Typ.) (透射)

最佳角度

全视角

响应速度

16 (Typ.)(Tr+Td) (ms)

可视角度

85/85/85/85 (Typ.)(CR≥10)

光学模式

ADS，常黑显示，透射式

色度

Wx:0.313; Wy:0.329

颜色数量

16.7M (8-bit)

色温

6485K

白场变动

1.25/1.54 (Max.)(5/13 points)

NTSC比值

45%

sRGB覆盖率

62%

Adobe RGB覆盖率

47%

DCI-P3覆盖率

47%

Rec.2020覆盖率

34%

京东方液晶模组NV173FHM-N49 结构详情

分辨率

1920(RGB)×1080, FHD

像素配置

RGB垂直条状

点间距(W×H)

0.0663×0.1989 mm

像素间距(W×H)

0.1989×0.1989 mm  [127PPI]

显示尺寸

381.89(W)×214.81(H) mm

外观尺寸

389.89(W)×238.31(H) mm

外观厚度

3.3±0.2 mm

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

16:9

外观形状

中厚 (PCBA平直, 厚3.4~4.0mm)

重量

480g (Max.)

表面处理

雾面，Hard coating (3H)

京东方液晶模组NV173FHM-N49 电子详情

刷新频率

60Hz

翻转扫描

No

功率总耗

4.96/5.35W (Typ./Max.)

京东方液晶模组NV173FHM-N49 信号详情

输入电流

291//409mA (Typ./Max.)

输入电压

3.3V (Typ.)

功耗

0.96/1.35W (Typ./Max.)

信号接口

eDP (2 Lanes), eDP1.2, HBR1 (2.7G / lane)

类型

端子

京东方液晶模组NV173FHM-N49 发光详情

灯管类型

WLED

位置

侧入式光源(底部)

数量

10S5P

灯管形状

5串

寿命

15K(Min.) (Hours)

类型

包含在屏信号接口中

背光驱动

含LED驱动器

输入电压

5.0/12.0/20.0V (Min./Typ./Max.)

功耗

4.0W (Max.)
