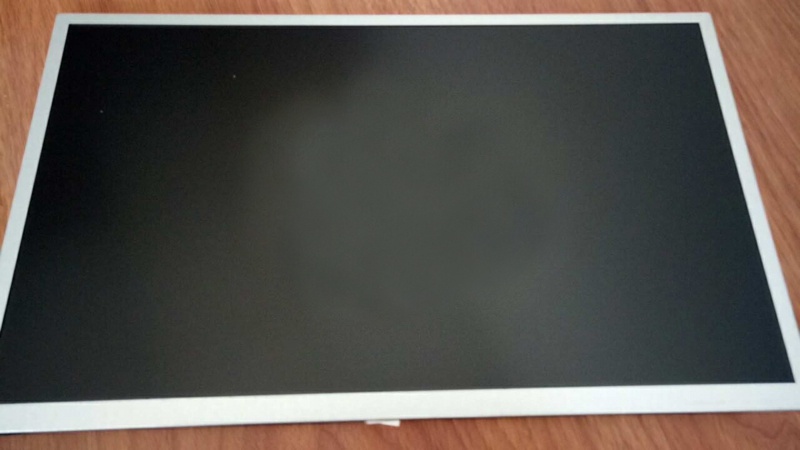

京东方液晶模组EV156FHM-N10 应用详情

品牌

京东方

型号名称

EV156FHM-N10

屏幕类型

a-Si TFT-LCD , 液晶模组

其它名称

BOE0679

屏幕尺寸

15.6吋

适用于

工业

工作温度

0 ~ 70 °C

存储温度

-20 ~ 80 °C

RoHS

RoHS Compliance

抗振能力

1.5G (14.7 m/s²)

京东方液晶模组EV156FHM-N10 光学详情

亮度(cd/m²)

500 (Typ.)

对比度

800:1 (Typ.) (透射)

最佳角度

全视角

响应速度

30 (Typ.)(Tr+Td) ms

可视角度

85/85/85/85 (Typ.)(CR≥10)

光学模式

ADS，常黑显示，透射式

色度

Wx:0.313; Wy:0.329

颜色数量

16.7M (6-bit + Hi-FRC)

色温

6485K

白场变动

1.25/1.54 (Max.)(5/13 points)

NTSC比值

55%

sRGB覆盖率

76%

Adobe RGB覆盖率

58%

DCI-P3覆盖率

57%

Rec.2020覆盖率

41%

京东方液晶模组EV156FHM-N10 结构详情

分辨率

1920(RGB)×1080, FHD

像素配置

RGB垂直条状

点间距(W×H)

0.05975×0.17925 mm

像素间距(W×H)

0.17925×0.17925 mm  [141PPI]

显示尺寸

344.16(W)×193.59(H) mm

外观尺寸

363.8(W)×215.9(H) mm

可视尺寸

348.2(W)×197.6(H) mm

外观厚度

9.9 (Max.) mm

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

16:9

重量

850g (Max.)

表面处理

雾面

京东方液晶模组EV156FHM-N10 电子详情

刷新频率

60Hz

翻转扫描

No

功率总耗

8.0W (Max.)

京东方液晶模组EV156FHM-N10 信号详情

输入电流

300mA (Typ.)

输入电压

3.3V (Typ.)

功率消耗

1.0/2.3W (Typ./Max.)

信号接口

eDP (2 Lanes), HBR1 (2.7G / lane)

类型

端子

京东方液晶模组EV156FHM-N10 发光详情

灯管类型

WLED

数量

8S4P

位置

侧入式光源

灯管形状

4串

灯管寿命

50K(Min.) (Hours)

类型

包含在屏信号接口中

灯管驱动

含LED驱动器

输入电压

12.0±1.2V

功率消耗

5.7W (Max.)
