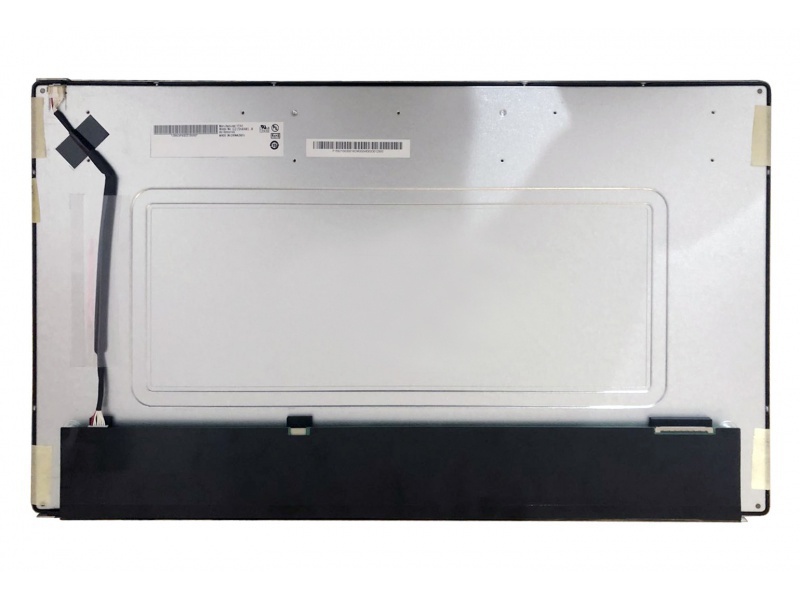

友达液晶模组G215HAN01.0 应用详情

品牌

友达

型号名称

G215HAN01.0

屏幕类型

a-Si TFT-LCD , 液晶模组

其它名称

97.21G03.000

屏幕尺寸

21.5吋

适用于

工业医疗影像

工作温度

0 ~ 60 °C

存储温度

-20 ~ 60 °C

RoHS

RoHS Compliance

抗振能力

1.5G (14.7 m/s²)

友达液晶模组G215HAN01.0 光学详情

亮度(cd/m²)

400 (Typ.)

对比度

1000:1 (Typ.) (透射)

最佳角度

全视角

响应速度

12/10 (Typ.)(Tr/Td) ms

可视角度

89/89/89/89 (Typ.)(CR≥10)

光学模式

AHVA，常黑显示，透射式

色度

Wx:0.313; Wy:0.329

颜色数量

16.7M (8-bit)

色温

6485K

白场变动

1.18/1.25 (Typ./Max.)(9 points)

NTSC比值

73%

sRGB覆盖率

96%

Adobe RGB覆盖率

75%

DCI-P3覆盖率

76%

Rec.2020覆盖率

55%

友达液晶模组G215HAN01.0 结构详情

分辨率

1920(RGB)×1080, FHD

像素配置

RGB垂直条状

点间距(W×H)

0.08265×0.24795 mm

像素间距(W×H)

0.24795×0.24795 mm  [102PPI]

显示尺寸

476.064(W)×267.786(H) mm

外观尺寸

497.6(W)×292.2(H) mm

可视尺寸

479.8(W)×271.3(H) mm

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

16:9

重量

2.10Kgs (Typ.)

表面处理

雾面，Hard coating (3H)

友达液晶模组G215HAN01.0 电子详情

刷新频率

60Hz

翻转扫描

No

功率总耗

18.44W (Typ.)

友达液晶模组G215HAN01.0 信号详情

输入电流

0.88/1.06A (Typ./Max.)

输入电压

5.0V (Typ.)

功率消耗

4.4/4.84W (Typ./Max.)

信号接口

LVDS (2 ch, 8-bit)

类型

端子

友达液晶模组G215HAN01.0 发光详情

灯管类型

WLED

数量

9S7P

位置

侧入式光源(顶部)

灯管形状

7串

灯管寿命

50K(Min.) (Hours)

类型

端子

灯管驱动

含LED驱动器

输入电压

12.0V (Typ.)

输入电流

1.17/1.4A (Typ./Max.)

功率消耗

14.0/16.8W (Typ./Max.)
