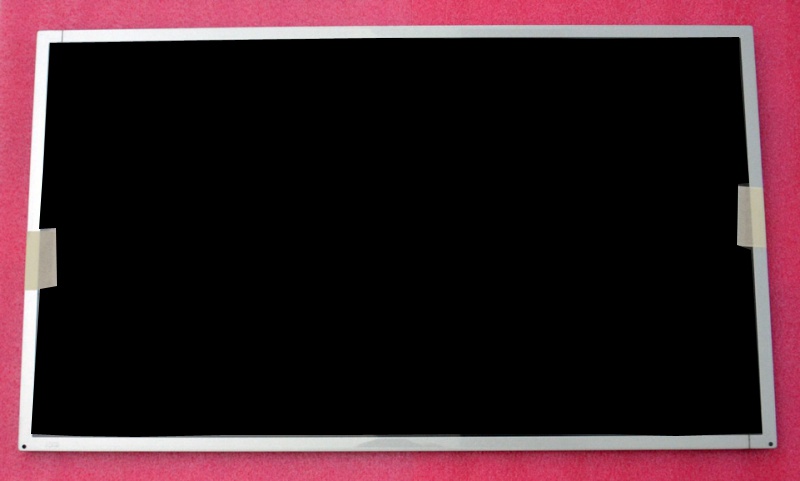

友达液晶模组G220SVN01.0 应用详情

面板品牌

友达

面板型号

G220SVN01.0

面板尺寸

22.0英寸

面板应用

工业游戏

面板类型

a-Si TFT-LCD , 液晶模组

工作温度

0 ~ 50 °C

存储温度

-20 ~ 60 °C

RoHS状态

RoHS Compliance

耐振动性

1.5G (14.7 m/s²)

友达液晶模组G220SVN01.0 结构详情

像素数量

1680(RGB)×1050, WSXGA+

点间距

0.094×0.282 mm (H×V)

像素布局

RGB垂直条状

像素间距

0.282×0.282 mm (H×V)  [90PPI]

显示区域

473.76×296.1 mm (H×V)

可视区域

477.7×300.1 mm (H×V)

外观尺寸

493.7×320.1 mm (H×V)

外观厚度

15.75 (Max.) mm

外观形状

平面矩形

风景肖像

风景模式

宽高比

16:10 (H:V)

重量

2.10Kgs (Typ.)

表面处理

雾面，Hard coating (3H)

友达液晶模组G220SVN01.0 光学详情

面板亮度

250 cd/m² (Typ.)

对比度

2000:1 (Typ.) (透射)

可视角度

89/89/89/89 (Typ.)(CR≥10)

光学模式

MVA，常黑显示，透射式

最佳视角

全视角

反应时间

15/5 (Typ.)(Tr/Td); 8 (Typ.)(G to G) (ms)

白色色度

Wx:0.313; Wy:0.329

显示颜色

16.7M (6-bit + Hi-FRC)

色温

6485K

亮度变动

1.25/1.33 (Typ./Max.)(9 points)

NTSC比值

71%

sRGB覆盖率

91%

Adobe RGB覆盖率

71%

DCI-P3覆盖率

73%

Rec.2020覆盖率

53%

友达液晶模组G220SVN01.0 电子详情

工作频率

60Hz

翻转扫描

No

功率消耗

28W (Typ.)

友达液晶模组G220SVN01.0 背光详情

灯管类型

WLED

灯管寿命

30K(Typ.) (Hours)

位置

侧入式光源(顶部和底部)

类型

端子

灯管驱动

含LED驱动器

电压输入

10.8/12.0/12.6V (Min./Typ./Max.)

电流输入

1.8/2.1A (Typ./Max.)

功耗

21.6/25.2W (Typ./Max.)

友达液晶模组G220SVN01.0 信号详情

信号系统

LVDS (2 ch, 8-bit)

电压输入

5.0V (Typ.)

电流输入

1.2/1.3A (Typ./Max.)

功耗

6.0/6.5W (Typ./Max.)

类型

端子
