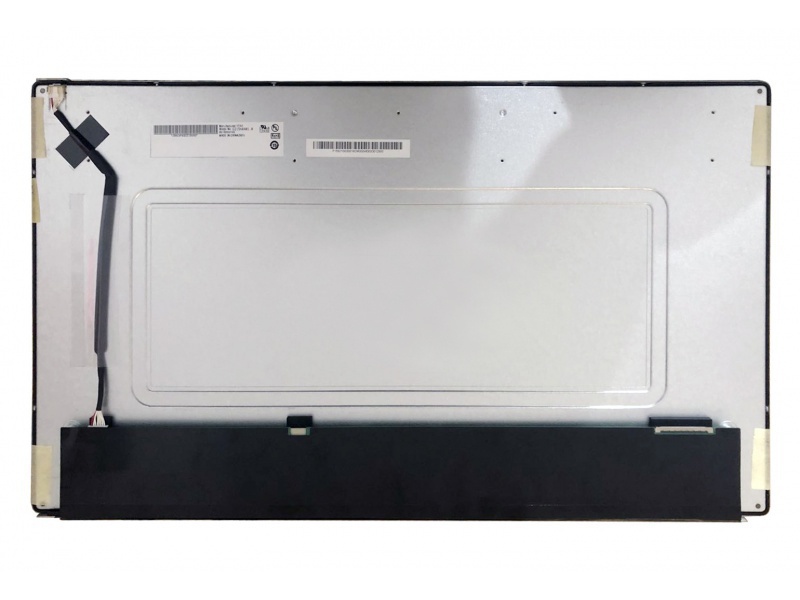

友达液晶模组G215HVN01.001 应用详情

面板品牌

友达

面板型号

G215HVN01.001

面板尺寸

21.5英寸

面板应用

工业

面板类型

a-Si TFT-LCD , 液晶模组

型号别名

97.21G01.001

工作温度

0 ~ 60 °C

存储温度

-20 ~ 60 °C

RoHS状态

RoHS Compliance

耐振动性

1.5G (14.7 m/s²)

友达液晶模组G215HVN01.001 结构详情

像素数量

1920(RGB)×1080, FHD

点间距

0.08275×0.24825 mm (H×V)

像素布局

RGB垂直条状

像素间距

0.24825×0.24825 mm (H×V)  [102PPI]

显示区域

476.64×268.11 mm (H×V)

可视区域

479.84×271.31 mm (H×V)

外观尺寸

495.6×292.2 mm (H×V)

外观厚度

12.7±0.5 mm

外观形状

平面矩形

风景肖像

风景模式

宽高比

16:9 (H:V)

重量

1.85±0.19 Kgs

表面处理

雾面，Hard coating (3H)

友达液晶模组G215HVN01.001 光学详情

面板亮度

300 cd/m² (Typ.)

对比度

5000:1 (Typ.) (透射)

可视角度

89/89/89/89 (Typ.)(CR≥10)

光学模式

AMVA3，常黑显示，透射式

最佳视角

全视角

反应时间

20/5 (Typ.)(Tr/Td) ms

白色色度

Wx:0.313; Wy:0.329

显示颜色

16.7M (8-bit)

色温

6485K

亮度变动

1.25/1.33 (Typ./Max.)(9 points)

NTSC比值

75%

sRGB覆盖率

98%

Adobe RGB覆盖率

76%

DCI-P3覆盖率

77%

Rec.2020覆盖率

56%

友达液晶模组G215HVN01.001 电子详情

工作频率

60Hz

翻转扫描

No

功率消耗

19.82W (Typ.)

友达液晶模组G215HVN01.001 背光详情

灯管类型

WLED

灯管形状

5串

灯管寿命

50K(Min.) (Hours)

数量

13S5P

位置

侧入式光源(底部)

类型

端子

灯管驱动

含LED驱动器

电压输入

12.0±1.2V

电流输入

1.36A (Typ.)

功耗

16.32/19.95W (Typ./Max.)

友达液晶模组G215HVN01.001 信号详情

信号系统

LVDS (2 ch, 8-bit)

电压输入

5.0V (Typ.)

电流输入

0.7/0.8A (Typ./Max.)

功耗

3.5/4.4W (Typ./Max.)

类型

端子
