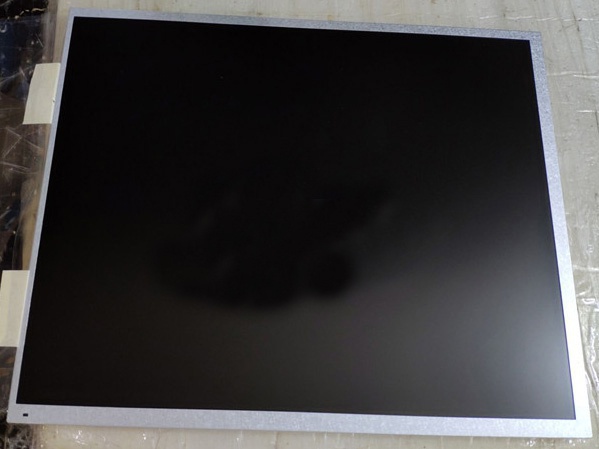

友达液晶模组G270ZAN01.0 应用特征

面板品牌

友达

面板型号

G270ZAN01.0

面板类型

a-Si TFT-LCD, 液晶模组

RoHS状态

RoHS Compliance

工作温度

0 ~ 40 °C

存储温度

-20 ~ 50 °C

面板应用

工业医疗影像户外高亮

友达液晶模组G270ZAN01.0 光学特征

面板亮度

800 cd/m² (Typ.)

可视角度 (L/R/U/D)

89/89/89/89 (Typ.)(CR≥10)

反应时间 (ms)

16/25 (Typ./Max.)(Tr+Td)

最佳视角

全视角

工作模式

AHVA，常黑显示，透射式

对比度

1000 : 1 (Typ.) (透射)

色温

6485K

显示颜色

1.07B (8-bit + Hi-FRC)

白色色度

X:0.313; Y:0.329

NTSC比值

94%

sRGB覆盖率

100%

Adobe RGB覆盖率

86%

DCI-P3覆盖率

91%

Rec.2020覆盖率

69%

白场变动

1.18/1.25 (Typ./Max.)(9 points)

阳光下可视性

是

友达液晶模组G270ZAN01.0 结构特征

面板尺寸

27.0英寸

像素数量

3840(RGB)×2160, UHD

像素布局

RGB垂直条状

像素间距 (mm)

0.15525×0.15525  [163PPI]

点间距 (mm)

0.05175×0.15525

显示区域 (mm)

596.16(H) × 335.34(V)

可视区域 (mm)

602.0(H) × 340.4(V)

外观尺寸 (mm)

630(H) × 368.2(V)

外观厚度 (mm)

22/23.4 (Typ./Max.) mm

物理形状

平面矩形

风景肖像

风景模式

宽高比

16:9 (H:V)

重量

3.40Kgs (Typ.)

表面处理

雾面

友达液晶模组G270ZAN01.0 电子特征

翻转扫描

No

工作频率

60Hz

功率消耗

64.8W (Typ.)

友达液晶模组G270ZAN01.0 背光特征

类型

WLED

位置

侧入式光源

形状

10串×2端子

寿命(小时)

30K(Min.)

电压供应

33/37.4V (Typ./Max.)

电流供应

75mA (Typ.)

背光驱动

含LED驱动器

类型

端子

电压供应

24.0±2.4V

电流供应

2.25/2.7A (Typ./Max.)

功率消耗

54/59.4W (Typ./Max.)

友达液晶模组G270ZAN01.0 信号特征

电压供应

12.0V (Typ.)

电流供应

0.9/1.08A (Typ./Max.)

功率消耗

10.8/11.88W (Typ./Max.)

信号系统

eDP (2 ch, 4 Lanes), HBR1 (2.7G / lane)

类型

端子
