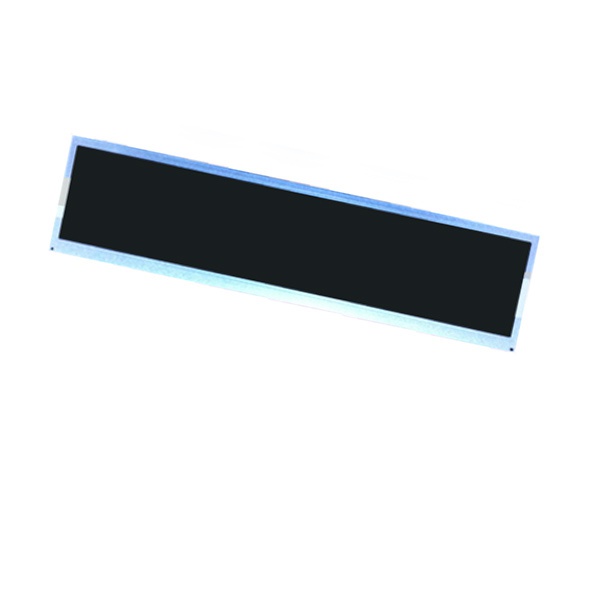

友达液晶模组G286HAN01.0 应用详情

品牌

友达

型号名称

G286HAN01.0

屏幕类型

a-Si TFT-LCD , 液晶模组

屏幕尺寸

28.6吋 (32.0吋 1/2切割)

适用于

工业户外高亮切割条形屏

工作温度

-10 ~ 60 °C

存储温度

-20 ~ 70 °C

RoHS

RoHS Compliance

抗振能力

1.5G (14.7 m/s²)

友达液晶模组G286HAN01.0 光学详情

亮度(cd/m²)

1000 (Typ.)

对比度

1000:1 (Typ.) (透射)

最佳角度

全视角

响应速度

16/9 (Typ.)(Tr/Td) ms

可视角度

89/89/89/89 (Typ.)(CR≥10)

光学模式

AHVA，常黑显示，透射式

色度

Wx:0.313; Wy:0.329

颜色数量

16.7M (8-bit)

色温

6485K

白场变动

1.25/1.33 (Typ./Max.)(9 points)

NTSC比值

72%

sRGB覆盖率

93%

Adobe RGB覆盖率

72%

DCI-P3覆盖率

75%

Rec.2020覆盖率

54%

阳光下可视性

是

友达液晶模组G286HAN01.0 结构详情

分辨率

1920(RGB)×540

像素配置

RGB垂直条状

点间距(W×H)

0.12125×0.36375 mm

像素间距(W×H)

0.36375×0.36375 mm  [69PPI]

显示尺寸

698.4(W)×196.425(H) mm

外观尺寸

731.46(W)×229.49(H) mm

可视尺寸

702.4(W)×200.43(H) mm

外观厚度

15.14/21.34 (Typ./Max.) mm

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

>3:1

重量

2.70Kgs (Typ.)

表面处理

雾面，Hard coating (3H)

友达液晶模组G286HAN01.0 电子详情

刷新频率

60Hz

翻转扫描

No

功率总耗

44.96W (Max.)

友达液晶模组G286HAN01.0 信号详情

输入电流

292mA (Max.)

输入电压

12.0V (Typ.)

功率消耗

3.5W (Max.)

信号接口

LVDS (2 ch, 8-bit)

类型

端子

友达液晶模组G286HAN01.0 发光详情

灯管类型

WLED

位置

侧入式光源

灯管寿命

50K(Min.) (Hours)

输入电压

38.4/43.2V (Typ./Max.)

输入电流

120mA (Typ.)

功率消耗

36.86/41.46W (Typ./Max.)

类型

端子

灯管驱动

无
