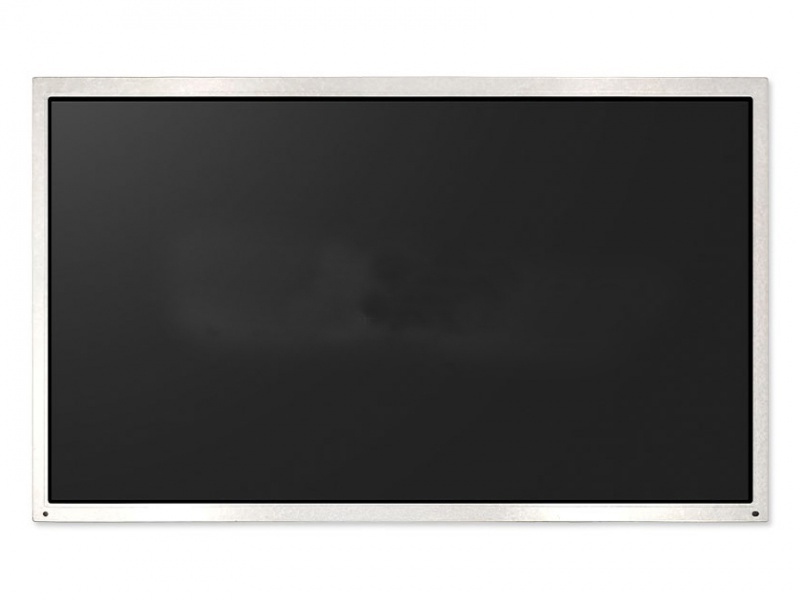

友达液晶模组B156HAN02.1应用详情

制造商

友达

型号

B156HAN02.1

类型

a-Si TFT-LCD , 液晶模组

应用产品

笔记本

对角尺寸

15.6"

型号别名

AUO21ED

存储温度

-20 ~ 60 °C

工作温度

0 ~ 50 °C

RoHS

RoHS Compliance

抗振性能

1.5G (14.7 m/s²)

友达液晶模组B156HAN02.1结构详情

解析度

1920(RGB)×1080, FHD

点间距(mm)

0.05975×0.17925 (H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.17925×0.17925 (H×V)  [141PPI]

显示区域(mm)

344.16(H) × 193.59(V)

外观尺寸(mm)

350.66(H) × 216.15(V)

外观厚度(mm)

3.05/3.2 (Typ./Max.)

物理形状

平面矩形

外观样式

薄屏 (PCBA平直, 厚度≤3.2mm)

宽高比

16:9 (H:V)

风景肖像

风景模式

重量

360g (Max.)

表面处理

雾面

友达液晶模组B156HAN02.1光学详情

显示亮度

250 cd/m² (Typ.)

对比度

800:1 (Typ.) (透射)

可视角度

85/85/85/85 (Typ.)(CR≥10)

显示模式

AHVA，常黑显示，透射式

推荐视角

全视角

响应时间(ms)

25 (Typ.)(Tr+Td)

白色坐标

Wx:0.313; Wy:0.329

支持颜色

262K (6-bit)

色温

6485K

亮度均匀性

1.25/1.60 (Max.)(5/13 points)

NTSC比值

46%

sRGB覆盖率

65%

Adobe RGB覆盖率

48%

DCI-P3覆盖率

48%

Rec.2020覆盖率

35%

友达液晶模组B156HAN02.1电子详情

帧频率

60Hz

翻转扫描

No

功率总耗

4.05W (Max.)

友达液晶模组B156HAN02.1信号详情

电压供应

3.3V (Typ.)

电流供应

242mA (Max.)

功率消耗

0.8W (Max.)

信号类型

eDP (2 Lanes), eDP1.2

类型

端子

友达液晶模组B156HAN02.1光源详情

光源类型

WLED

光源寿命

15K(Min.) (Hours)

光源位置

侧入式光源

类型

包含在屏信号接口中

光源驱动

含LED驱动器

电压供应

5.0/12.0/21.0V (Min./Typ./Max.)

功率消耗

3.25W (Max.)
