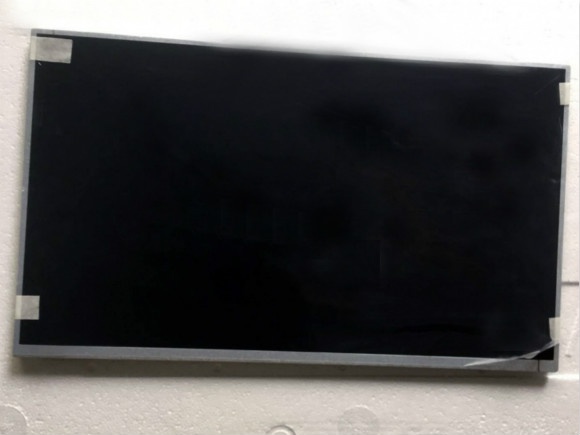

LG Display液晶模组LD420DUE-SFR1 应用特征

面板品牌

LG Display

面板型号

LD420DUE-SFR1

面板类型

a-Si TFT-LCD, 液晶模组

别名

LD420DUE (SF)(R1)

RoHS状态

RoHS Compliance

工作温度

0 ~ 50 °C

存储温度

-20 ~ 60 °C

面板应用

数字标牌

LG Display液晶模组LD420DUE-SFR1 光学特征

面板亮度

400 cd/m² (Typ.)

可视角度 (L/R/U/D)

89/89/89/89 (Min.)(CR≥10)

反应时间 (ms)

6 (Typ.)(G to G)

最佳视角

全视角

工作模式

IPS，常黑显示，透射式

对比度

1000 : 1 (Typ.) (透射)

色温

9966K

显示颜色

16.7M (8-bit)

白色色度

X:0.281; Y:0.288

NTSC比值

69%

sRGB覆盖率

97%

Adobe RGB覆盖率

72%

DCI-P3覆盖率

72%

Rec.2020覆盖率

52%

白场变动

1.43/1.67 (Typ./Max.)(9 points)

LG Display液晶模组LD420DUE-SFR1 结构特征

面板尺寸

42英寸

像素数量

1920(RGB)×1080, FHD

像素布局

RGB垂直条状

像素间距 (mm)

0.4833×0.4833  [52PPI]

点间距 (mm)

0.1611×0.4833

显示区域 (mm)

927.94(H) × 521.96(V)

可视区域 (mm)

934.6(H) × 528.6(V)

外观尺寸 (mm)

956.4(H) × 555(V)

外观厚度 (mm)

37.4 (Typ.) mm

物理形状

平面矩形

风景肖像

风景 / 肖像模式

宽高比

16:9 (H:V)

重量

6.30/7.00Kgs (Typ./Max.)

表面处理

雾面 (Haze 1%)，Hard coating (3H)

LG Display液晶模组LD420DUE-SFR1 电子特征

翻转扫描

No

工作频率

60Hz

功率消耗

54.85W (Typ.)

LG Display液晶模组LD420DUE-SFR1 背光特征

类型

WLED

位置

直下式光源

寿命(小时)

50K (Typ.)

电压供应

68.0/102.0V (Typ.)(VF2/VF1)

电流供应

284±14mA

功率消耗

48.45/52.7W (Typ./Max.)

背光驱动

无

类型

端子

LG Display液晶模组LD420DUE-SFR1 信号特征

电压供应

12.0V (Typ.)

电流供应

530/690mA (Typ./Max.)

功率消耗

6.4/8.3W (Typ./Max.)

信号系统

LVDS (2 ch, 8-bit)

类型

端子
