瀚宇彩晶液晶模组HSD156JUW2-A13应用详情 |
|
|
制造商 |
瀚宇彩晶 |
|
型号 |
HSD156JUW2-A13 |
|
类型 |
a-Si TFT-LCD , 液晶模组 |
|
应用产品 |
户外高亮 车载显示 |
|
对角尺寸 |
15.6" |
|
存储温度 |
-40~90°C |
|
工作温度 |
-30~85°C |
|
RoHS |
RoHS Compliance |
|
抗震性能 |
2.9G (28.4 m/s²) |
|
瀚宇彩晶液晶模组HSD156JUW2-A13结构详情 |
|
|
像素数量 |
1920(RGB)×1080, FHD |
|
点间距(mm) |
0.05975×0.17925 (H×V) |
|
像素排列 |
RGB垂直条状 |
|
像素间距(mm) |
0.17925×0.17925(H×V) [141PPI] |
|
显示区域(mm) |
344.16(H)×193.59(V)开口 |
|
外观尺寸(mm) |
363.7(H)×215.7(V) |
|
外观厚度(mm) |
9.95(Typ.) |
|
物理形状 |
平面矩形 |
|
宽高比 |
16:9 (H:V) |
|
风景肖像 |
风景模式 |
|
表面处理 |
Hard coating |
|
瀚宇彩晶液晶模组HSD156JUW2-A13光学详情 |
|
|
显示亮度 |
850 cd/m² (Typ.) |
|
对比度 |
1000:1 (Typ.) (透射) |
|
可视角度 |
85/85/85/85 (Typ.)(CR≥10) |
|
显示模式 |
IPS Pro，常黑显示，透射式 |
|
推荐视角 |
全视角 |
|
响应时间(ms) |
15/15 (Max.)(Tr+Td) |
|
白色坐标 |
Wx:0.310; Wy:0.330 |
|
支持颜色 |
16.7M (8-bit) |
|
色温 |
6638K |
|
亮度均匀性 |
- |
|
NTSC比值 |
71% |
|
sRGB覆盖率 |
92% |
|
Adobe RGB覆盖率 |
74% |
|
DCI-P3覆盖率 |
73% |
|
Rec.2020覆盖率 |
53% |
|
室外可视性 |
是 |
|
瀚宇彩晶液晶模组HSD156JUW2-A13电子详情 |
|
|
帧频率 |
60Hz |
|
瀚宇彩晶液晶模组HSD156JUW2-A13信号详情 |
|
|
电压供应 |
5.0V (Typ.) |
|
电流供应 |
300A (Typ.) |
|
功率消耗 |
1.5/5.0W (Typ./Max.) |
|
信号类型 |
LVDS (2 ch, 8-bit) |
|
类型 |
端子 |
|
瀚宇彩晶液晶模组HSD156JUW2-A13光源详情 |
|
|
光源类型 |
WLED |
|
位置 |
侧入式光源 |
|
寿命 |
30K (Typ.) Hours |
|
类型 |
端子 |
|
电压供应 |
36/38.4V (Typ./Max.) |
|
电流供应 |
380mA (Typ.) |
|
功率消耗 |
14.6W (Typ.) |

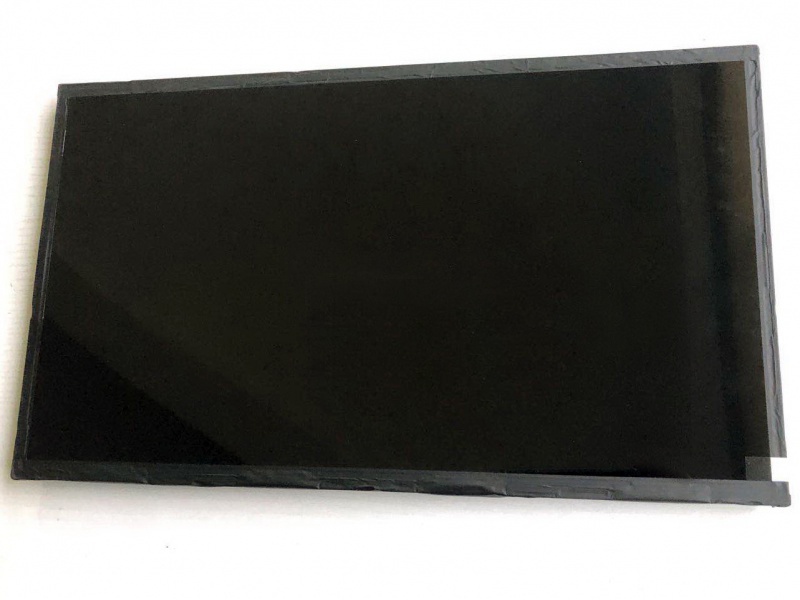

HSD156JUW2-A13是瀚宇彩晶 (HannStar)推出的一款15.6英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。耐振动性为2.9G (28.4 m/s²)，可以在恶劣环境里工作。产品优点为: 宽温，3G抗震，高亮度，白光LED背光。
HSD156JUW2-A13可以提供850 cd/m²的显示亮度是一款全视角液晶屏，背光采用WLED发光的侧入式光源，光源的使用寿命为30K小时，HSD156JUW2-A13采用了LVDS (2 ch, 8-bit)信号接口，总共50 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。是一款高亮度液晶屏。
