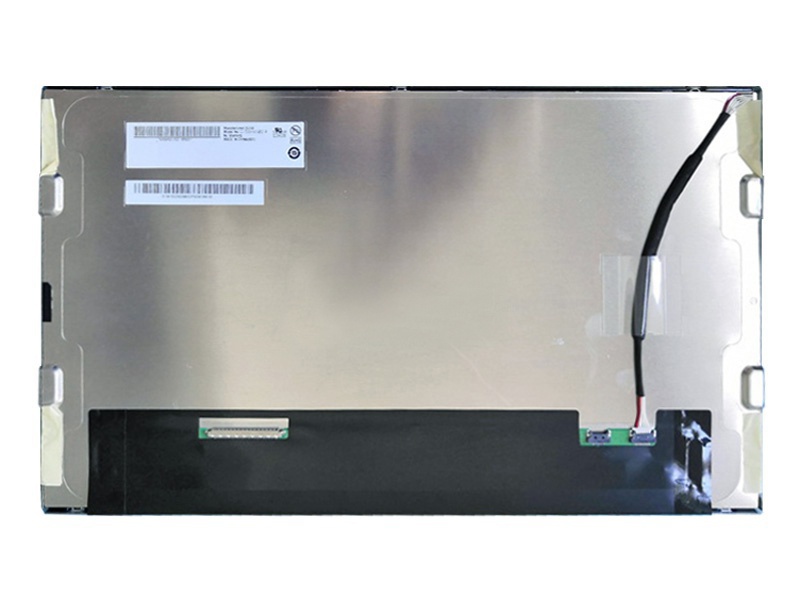

G156HAN02.302友达液晶屏
基本参数

友达15.6寸医疗显示屏液晶屏G156HAN02.302 应用详情

制造商

友达

型号

G156HAN02.302

类型

a-Si TFT-LCD , 液晶模组

应用产品

工业液晶屏，医疗影像显示设备

对角尺寸

15.6寸

存储温度

-20 ~ 70 °C

工作温度

-20 ~ 70 °C

耐震动性

1.5G (14.7 m/s²)

友达15.6寸医疗显示屏工业液晶屏G156HAN02.302 结构详情

像素数量

1920(RGB)×1080, FHD

点间距(mm)

0.05975×0.17925 mm (H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.17925×0.17925 mm (H×V)  [141PPI]

显示区域(mm)

344.16×193.59 mm

开口区域(mm)

347.06×196.49 mm

外观尺寸(mm)

363.8×215.9 mm

外观厚度(mm)

8.8±0.5 mm

外观样式

平面矩形

宽高比

16:9

风景肖像

风景模式

重量

600/660g (Typ./Max.)

表面处理

雾面，Hard coating (3H)

友达15.6寸医疗显示屏工业液晶屏G156HAN02.302 光学详情

显示亮度

500 cd/m² (Typ.)

对比度

1000:1 (Typ.) (透射)

可视角度

89/89/89/89 (Typ.)(CR≥10)

显示模式

AHVA，常黑显示，透射式

响应时间(ms)

25 (Typ.)(Tr+Td) ms

视角

全视角

白色坐标

Wx:0.313; Wy:0.329

支持颜色

16.7M (8-bit)

色温

6485K

NTSC比值

74%

sRGB覆盖率

99%

Adobe RGB覆盖率

76%

DCI-P3覆盖率

77%

Rec.2020覆盖率

55%

色域说明

sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

亮度均匀性

1.25/1.33 (Typ./Max.)(9 points)

友达15.6寸医疗显示屏工业液晶屏G156HAN02.302 电子详情

帧频率

60Hz

翻转扫描

No

功率总耗

12.5W (Typ.)

友达15.6寸医疗显示屏工业液晶屏G156HAN02.302 信号详情

电压供应

3.3V (Typ.)

电流供应

0.53/0.64A (Typ./Max.)

功率消耗

1.75/2.11W (Typ./Max.)

信号类型

LVDS (2 ch, 8-bit)

物理类型

端子

友达15.6寸医疗显示屏工业液晶屏G156HAN02.302 光源详情

光源类型

WLED

光源寿命

50K (Min.) 小时

是否可换

-

形状

-

光源位置

侧入式光源

灯管驱动

含LED驱动器

电压供应

12.0±1.2V

电流供应

-

功率消耗

8.3/10.4W (Typ./Max.)

类型

端子
